穿越校园网的准入控制

Linux

穿越校园网的准入控制

背景

在严格实施准入控制（NAC）的校园网环境中，我们经常面临这样一个尴尬的场景：主机位于内网（宿舍区），物理连通性良好，但因未通过身份认证，被防火墙（准入网关）死死挡在互联网大门之外。

这就引出了一个有趣的技术探讨：对于一台处于校园网内网、但未通过认证的主机（Host A），我们是否有办法绕过网关的限制，借助其他已联网的内网资源实现上网呢？

尝试一：SSH 动态转发（SOCKS5 代理）

1. 理想模型：寻找“跳板”

假设我们的网络拓扑如下： * Host A：位于宿舍区，未登录校园网，无法访问公网，且访问 HTTP 网页会被重定向到认证页面。 * Host B：位于实验室或办公区，已通过认证，拥有合法的互联网访问权限。

既然 Host A 和 Host B 同属校园内网，且两者之间物理链路是通的。那么，是否可以让 Host A 连接到 Host B，让 Host B 充当“跳板”将流量转发到互联网呢？

最直观的方案就是使用 SSH 动态转发（Dynamic Forwarding, -D）。

2. 实施与原理

我们在 Host A 上执行以下命令，试图建立一条通往 Host B 的隧道：

1
2
3
4
5
6
# -D 7890: 在本地（Host A）开启 7890 端口作为 SOCKS 代理
# -f: 后台运行
# -N: 不执行远程命令（仅用于转发数据）
# -C: 开启压缩（可选，视网络环境而定）
# 注意：这里连接的是 Host B 的内网 IP，而非公网 IP
ssh -fN -D 127.0.0.1:7890 user@Host_B_内网IP

如果连接成功，Host A 本地的 7890 端口就变成了一个通往互联网的 SOCKS5 接口。此时，我们只需配置环境变量 export all_proxy=socks5://127.0.0.1:7890，当 Host A 执行 curl www.baidu.com 时，数据流向将如下所示：

  1. 本地封装（Local）：Host A 的 curl 将请求发送给本地的 127.0.0.1:7890（遵循 SOCKS5 协议）。
  2. 隧道传输（Tunnel）：本地 SSH 客户端将数据包加密并封装，通过 TCP 连接（默认 22 端口）发送给 Host B 的 SSH 服务端（sshd）。
  3. 远程发射（Remote）：Host B 的 sshd 收到数据后解密，识别出这是动态转发请求。sshd 随即将以 Host B 的身份，发起一个新的 TCP 连接去连接目标网站（百度）。

本质上，ssh -D 将远程主机（Host B）变成了一个 NAT 网关，流量经过加密隧道“偷渡”到 Host B，再由 Host B “发射”到公网。

3. 为什么是 SOCKS5？

这里值得插入一段技术背景。SSH 动态转发默认通过 SOCKS5 协议 提供服务，这并非巧合，而是由协议特性决定的。

我们可以把 SOCKS5 和常见的 HTTP 代理 做个对比：

  • SOCKS5 (会话层/Layer 5)：它像是一个“盲人快递员”。它介于传输层和应用层之间，根本不关心你传的是什么——无论是看网页（HTTP）、传文件（FTP），还是私有协议的游戏数据，它只负责建立连接并透传数据。正因为它的“盲”和“通用”，它支持 TCP 和 UDP，且没有解析应用层协议头部的开销，速度快且普适性强。
  • HTTP Proxy (应用层/Layer 7)：它像是一个“精明的秘书”。它非常懂 HTTP 协议，会拆开数据包查看 URL、Header 等信息，再代你发起一个新的 HTTP 请求。它通常只支持 TCP，且专注于 Web 流量。

SSH 的开发者选择了 SOCKS5，正是因为他们无法预知用户想在隧道里跑什么业务（可能是 Web，也可能是 MySQL 连接，甚至是魔兽世界的数据包）。既然不可预知，就提供一个什么都能传且更注重隐私（不分析头部）的通用接口。

4. 现实的骨感：校园网的“大手”

上述方案在理论上完美无缺，但在实际的校园网（特别是清华大学校园网 TUNET）环境中，这个方案通常会直接失败。

原因在于我们低估了校园网准入控制系统的拦截能力。根据清华大学校园网的架构文档，核心网关实施了严格的 ACL（访问控制列表）策略：

“阻断未经批准的 0～1024 端口。”

这是什么意思？这意味着，虽然 Host A 和 Host B 都在校内，但只要它们处于不同的子网（例如宿舍区 59.66.x.x 和办公区 166.111.x.x），它们之间的流量就必须经过核心路由或汇聚层设备。

而在 Host A 完成认证之前，网关不仅拦截了去往公网的流量，也无差别阻断了校内跨子网的低位端口通信。SSH 标准端口是 TCP 22，恰好落在 0~1024 的被封锁区间内。

结论是残酷的：Host A 甚至连 Host B 的 SSH 握手包都发不过去，连接会直接超时（Connection Timed Out）或被拒绝。除非 Host B 能够修改 SSH 监听端口到高位（如 10000+），否则 SSH 动态转发策略宣告失效。

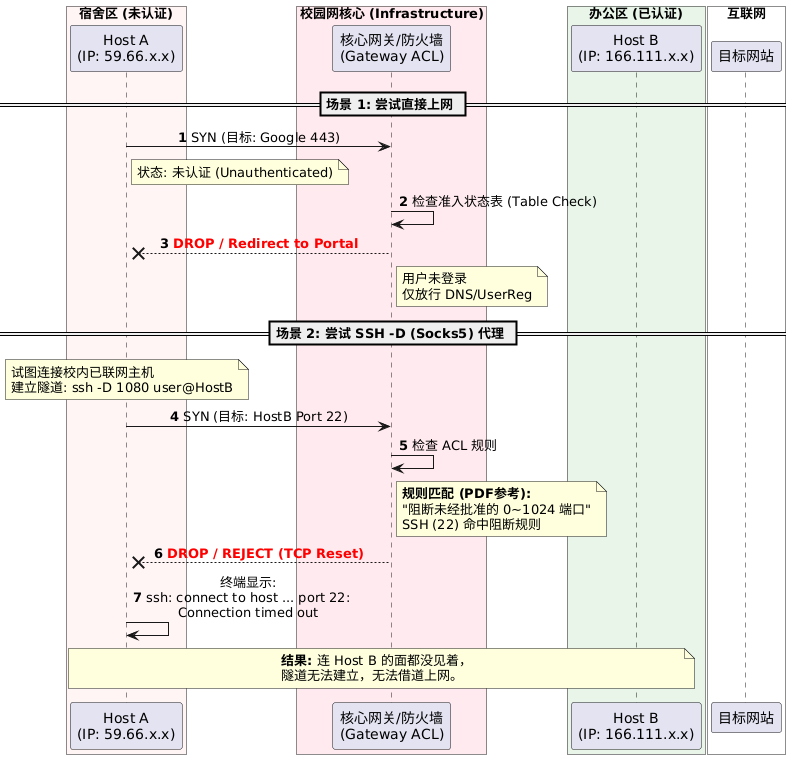

image-20251119150714473

SSH 反向隧道（Remote Forwarding）

既然“正向连接”的道路被准入网关无情阻断，我们只能转变思路，利用“反向隧道”来实施救援。

1. 核心思路：带网救援

反向隧道（Reverse Tunneling）的核心逻辑是：既然内网主机（Host A）出不去，那就让一台有网的机器（Host B）带着网络进来。

这种场景通常发生在你拥有一台能够同时连接内网和外网的设备时。例如： * 你坐在宿舍（Host A 旁），手边有一台笔记本（Host B）。 * 笔记本（Host B）通过双网卡工作：一张有线网卡连接校园内网（与 Host A 互通），另一张无线网卡连接手机热点（直通互联网）。或者笔记本本身通过了校园网的认证，可以访问公网。

只要 Host B 能 SSH 连上 Host A，它就能把自己的互联网能力通过 SSH 隧道“反向映射”给 Host A。

2. 操作步骤

第一步：在“救援机”上准备代理

首先，我们需要在 Host B（救援机/本地主机）上运行一个代理服务。假设我们运行了 Clash 或 V2Ray，并在本地监听了 7890 端口。确保这个代理服务工作正常，Host B 自己能通过它上网。

第二步：打通反向隧道

接着，我们在 Host B 上执行 SSH 命令，主动连接内网主机 Host A，并建立端口映射：

1
2
3
# -R [远程IP:]远程端口:本地IP:本地端口
# 含义：将远程（Host A）的 7890 端口，绑定到我本地（Host B）的 7890 端口
ssh -R 7890:127.0.0.1:7890 user@Host_A_内网IP

这条命令就像是在两台主机之间架设了一根无形的管道。管道的一头接在 Host A 的 127.0.0.1:7890，另一头接在 Host B 的 127.0.0.1:7890。

第三步：内网主机配置环境变量

现在，对于 Host A 而言，它本地的 7890 端口就等同于 Host B 的代理端口。我们只需要告诉 Host A 的应用程序往这里发数据即可：

1
2
3
4
5
6
# 如果 Host B 提供的是 SOCKS5
export all_proxy=socks5://127.0.0.1:7890

# 如果 Host B 提供的是 HTTP
export http_proxy=http://127.0.0.1:7890
export https_proxy=http://127.0.0.1:7890

3. 深度解析：隧道只是管道，协议决定生死

这里栽跟头的地方在于协议不匹配。

SSH 反向隧道（-R）本质上是协议无关的 TCP 数据透传。SSH 只负责把字节流从一头搬运到另一头，它根本不关心里面跑的是什么。端口上跑什么协议，完全取决于隧道出口（Host B）接的是什么服务。

为了避坑，我们需要理解以下三种情况：

  • 情况 A：出口接 SOCKS5（最常见错误）
    • 场景：Host B 上运行的是纯 SOCKS5 代理（如 ssh -D 或某些配置下的 V2Ray）。
    • 现象：如果你在 Host A 上错误地设置了 export http_proxy=http://...，你的 curl 会发送 HTTP 格式的请求头，但隧道另一头的服务只听得懂 SOCKS5 握手包。
    • 结果：通信失败。你会看到 Protocol mismatch 或连接立即重置。
  • 情况 B：出口接 HTTP Proxy（推荐）
    • 场景：Host B 上的代理软件（如 Clash 的 Mixed Port）开启了 HTTP 代理支持。
    • 配置：Host A 设置 export http_proxy=http://...。
    • 结果：成功。源头是 HTTP 请求，终点也是 HTTP 代理服务器，语言相通。
  • 情况 C：出口接 Web 服务
    • 场景：Host B 的 7890 端口跑了一个 Nginx 网页。
    • 结果：你在 Host A 上 curl http://127.0.0.1:7890，会直接获取到 Host B 的网页内容。此时它不再是代理，而是一个远程端口映射。

一句话总结：export http_proxy 只是你的一厢情愿，告诉软件用 HTTP 协议去对话；如果隧道对面坐着的是个只懂 SOCKS5 的服务，那是真正的“鸡同鸭讲”。

4. 图解全流程：穿越红墙的数据之旅

为了更直观地理解数据包是如何“欺骗”网络层，成功绕过校园网防火墙的，我们结合以下两张图来复盘整个过程。

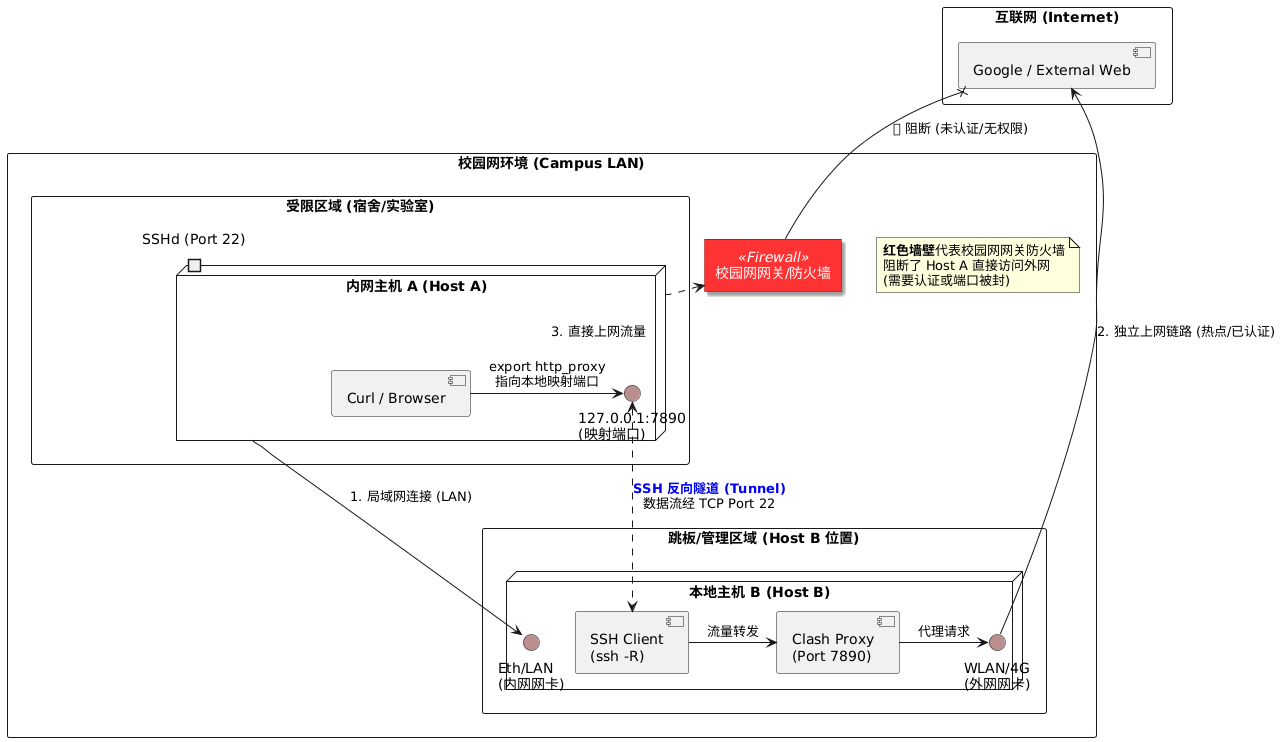

架构视图：隧道突围

image-20251119144206868

从这张架构图中我们可以清晰地看到： 1. 物理阻断：Host A（左侧）直接向上的箭头被标红的“防火墙”无情拦截。 2. 局域网互通：Host A 和 Host B 之间的横向连接（LAN）是通畅的，这是建立 SSH 隧道的基础。 3. 借道出海：Host B（中间）利用其双网卡特性，一手拉着内网的 Host A（通过 SSH 隧道），一手连着自由的互联网（NicExt）。数据包实际上走了一条“U型”弯路，成功绕过了红墙。

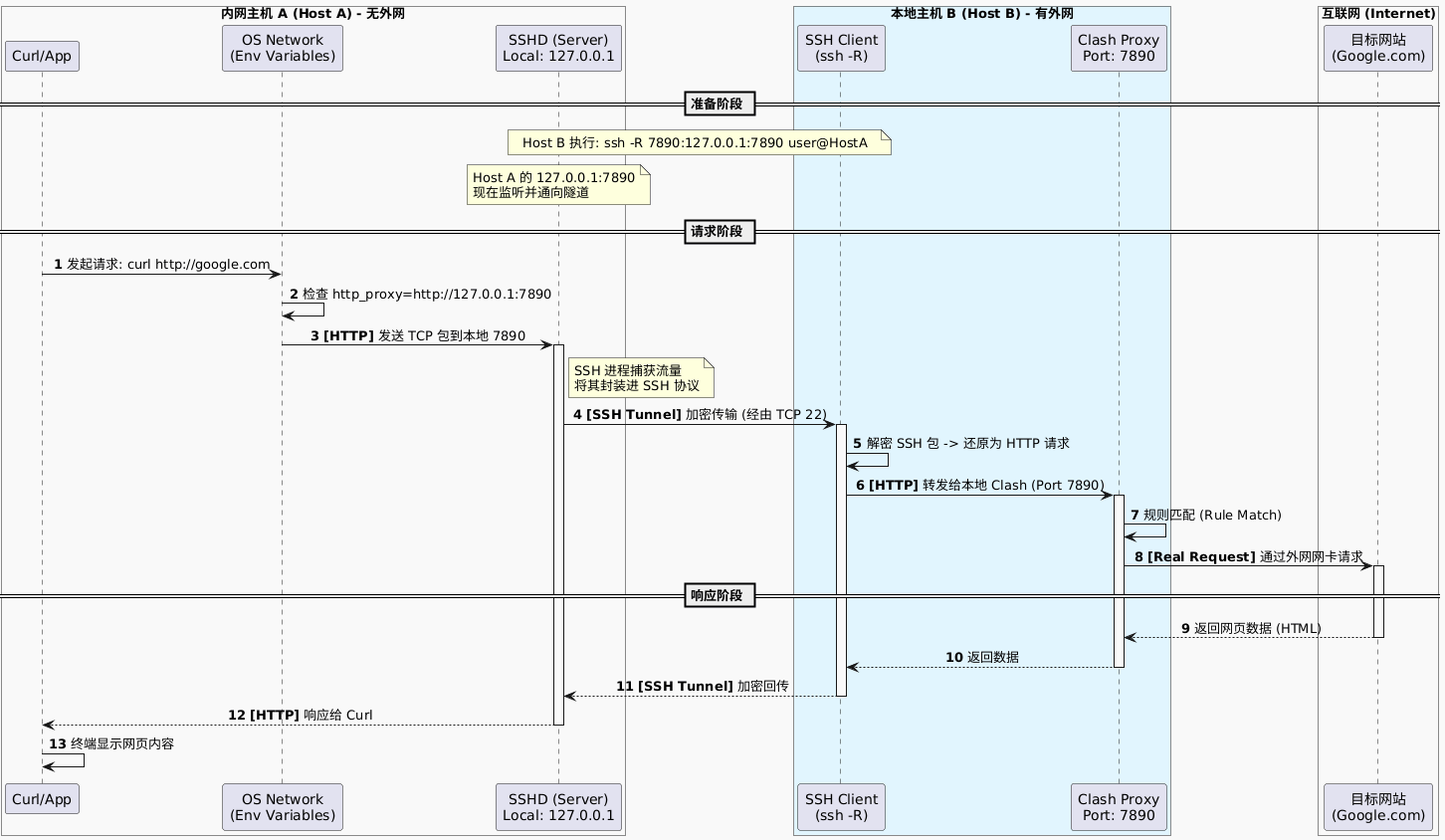

时序视图：数据包的奇幻漂流

让我们跟着一个 HTTP 请求走一遍（参考时序图）：

  1. 发起请求：Host A 上的 curl 发起请求。由于设置了环境变量，请求被发送到了 127.0.0.1:7890。
  2. 隧道封装：Host A 的 SSHD 进程捕获了这个连接。注意，此时原本明文的 HTTP 请求被 SSH 协议加密封装成了二进制流。
  3. 穿透防火墙：加密后的数据包通过 TCP 22 端口在局域网内传输。对于校园网设备来说，这看起来只是普通的 SSH 流量，完全合规，因此予以放行。
  4. 还原与代理：数据包到达 Host B 后，被 SSH 客户端解密还原，并转发给本地的 Clash 代理（7890 端口）。
  5. 真实访问：Host B 的 Clash 接收到请求，利用其外网网卡，向 Google 发起真正的网络访问，并将结果沿原路返回。

通过这种“移花接木”的手法，Host A 成功地在严苛的准入控制下呼吸到了互联网的空气。这不仅是 SSH 技术的胜利，也是对网络协议深刻理解的体现。

5. 补充说明

既然流量都要经过那个严厉的“核心网关/防火墙”，为什么 A 连接 B (被杀)，而 B 连接 A (能活)？

答案的核心在于现代防火墙的工作机制：状态检测（Stateful Inspection） 和 访问控制列表（ACL）的方向性。

简单来说：“谁发起连接”决定了生杀大权。

“有罪推定” vs “信任放行” (ACL 的方向性)

在校园网的防火墙（或核心交换机）上，规则通常是这样配置的：

  • 针对未认证区域（Host A 所在的宿舍网 59.66.x.x）：
    • 出站规则 (Outbound)：默认DENY ALL（拒绝所有）。只有 DNS、认证页面等白名单流量可以通过。因为 Host A 还没登录，被视为“潜在威胁”或“未付费用户”，所以禁止 Host A 主动向外（无论是互联网还是办公网）发起连接。
    • 这就是为什么 Host A ssh user@Host B 会失败。
  • 针对已认证区域（Host B 所在的办公网 166.111.x.x）：
    • 出站规则 (Outbound)：ALLOW ALL（或宽松策略）。Host B 既然已经认证（或者是老师/实验室的高权限机器），网关默认信任它。
    • 入站规则 (Inbound)：网关允许 Host B 访问校内其他子网（包括宿舍网）。
    • 这就是为什么 Host B ssh user@Host A 能成功。

总结：防火墙挡的是“未认证的人出去找人”，但不挡“已认证的人进来找你”。

状态检测防火墙 (Stateful Firewall)

现代防火墙不是死板地看每一个包，而是看“连接状态” (Connection State)。

场景一：Host A 主动连接 Host B (失败)

  1. Host A 发送 SYN 包（握手请求）给 Host B。
  2. 数据包到达核心网关。
  3. 网关查表：源 IP 是 Host A（未认证）。
  4. 动作：DROP（丢弃）。
  5. 结果：连接根本建立不起来。

场景二：Host B 主动连接 Host A (成功) 1. 阶段 1（建立连接）： * Host B 发送 SYN 包给 Host A。 * 数据包到达核心网关。 * 网关查表：源 IP 是 Host B（已认证/可信）。 * 动作：ACCEPT（放行）。 * 关键点：防火墙会在内部的小本本（状态表/State Table）上记一笔：“Host B 正在和 Host A 通话，这是合法的。”

  1. 阶段 2（SSH 反向隧道流量回传）：
    • 现在隧道建立了。Host A 需要把 HTTP 请求通过隧道传给 Host B。
    • Host A 发送数据包给 Host B。
    • 网关拦截到这个包。
    • 网关查表：虽然源 IP 是 Host A（未认证），但是！网关发现这个包属于“刚才 Host B 发起的那个合法连接”（Matched Existing State）。
    • 动作：ACCEPT（放行）。

结论：一旦 Host B（特权方）成功建立了连接（“反向隧道”），这条连接就变成了一条双向畅通的合法通道。Host A 在这个通道里发数据，被视为是“对 Host B 请求的回应”，因此畅通无阻。

流量性质的“伪装”

你可能会问：“但是我通过隧道传的是 Google 的数据啊，这也能过？”

  • 防火墙看到的是：
    • 源：Host A (59.66.x.x)
    • 目的：Host B (166.111.x.x)
    • 协议：SSH (TCP 22)
    • 内容：加密的二进制乱码
  • 防火墙不知道的是：
    • 这堆乱码解密后其实是 GET / HTTP/1.1 Host: google.com。

因为 SSH 是加密的，而且 Host A 和 Host B 之间的通信属于校内局域网流量（Intranet Traffic）。对于网关来说，这就是两个校内主机在进行正常的 SSH 管理操作，完全合规。网关并不知道 Host B 偷偷充当了 NAT 代理，把数据转手发给了外网。

打个比方：监狱探视

  • Host A：囚犯（未认证用户）。
  • Host B：律师（已认证用户）。
  • 网关：狱警。

情况 1 (Host A -> B)：

  • 囚犯想给外面的律师打电话。
  • 狱警（网关）：“不准打，你没这个权限。”（阻断）

情况 2 (Host B -> A)：

  • 律师来监狱探视囚犯。
  • 狱警（网关）：“律师请进。”（放行）
  • 于是律师和囚犯坐在了探视间里。

反向隧道发生了什么？

  • 此时，囚犯（Host A）想买包烟（上 Google）。他不能自己出去买，但他可以趁着律师（Host B）来探视的时候，把钱偷偷塞给律师，说：“帮我带包烟进来”。
  • 狱警看着律师和囚犯在说话（SSH 加密流量），觉得这是正常的法律咨询，就不管了。
  • 律师拿着钱，走出监狱（利用 Host B 的外网权限），买了烟，再带回来给囚犯。

这就是为什么 22 端口阻断了囚犯的电话，但阻断不了律师的探视。

小结

这场从 SSH 动态转发（-D） 到 SSH 反向隧道（-R） 的探索之旅，表面上是为了解决“内网主机上网”的琐碎需求，实则是一次对网络安全策略与协议原理的深度解构。

回顾整个过程，我们得出以下几个核心洞见：

  1. 方向决定生死（ACL 的非对称性）

    在严格的准入控制网络中，防火墙的策略往往是“有罪推定”的。未认证的主机（Host A）被视为不可信，其主动发起的连接（无论是通往公网还是校内其他子网）都会被无情阻断。然而，反向隧道巧妙地利用了防火墙对高权限区域（Host B）的“信任”。“谁发起连接”才是通过防火墙的关键——既然由于 ACL 的限制，囚犯无法呼叫律师，那就让律师主动利用特权来探视囚犯。一旦连接建立（State Established），双向的数据传输便成了顺理成章的“合法通信”。

  2. 隧道的本质是“协议封装”

    SSH 隧道之所以强大，是因为它构建了一个加密的 TCP 管道。对于校园网网关而言，它看到的只是两个校内 IP 之间合规的 SSH 流量（TCP 22），而无法得知（或不深入检测）在这个管道内部，实际上奔跑着 HTTP、HTTPS 乃至 SOCKS5 的互联网请求。这正是“隧道技术”在网络穿透中的核心价值。

  3. 细节是魔鬼：SOCKS5 与 HTTP 的博弈

    打通了隧道仅仅是修好了路，车能不能跑起来，还得看“车”和“路”是否匹配。我们深入讨论了 ssh -D 原生 SOCKS5 与 http_proxy 环境变量之间的协议冲突。理解 OSI 模型中会话层（SOCKS）与应用层（HTTP Proxy）的区别，是避免配置陷阱的关键。

最后，技术本无界。无论是正向的代理还是反向的隧道，它们本质上都是对 TCP/IP 协议栈的灵活运用。掌握这些原理，不仅能帮我们在受限网络中获得自由的空气，更能让我们深刻理解网络安全设备是如何思考、防御以及被绕过的。

本文仅供技术研究与学习交流，请遵守所在机构的网络管理规定，勿用于非法用途。
