从交换机到 VLAN：局域网中的通信与隔离

什么是局域网（LAN）和广播域？

在我们日常使用的网络环境中，局域网（LAN, Local Area Network） 是最基础、最常见的一种网络结构。它指的是在一个有限的物理或逻辑范围内（如办公室、实验室、教室或家庭）通过交换机、无线接入点、网线等方式，将多台设备互联形成的网络。在一个 LAN 中，设备之间可以直接通信，通常通过 MAC 地址 实现数据的发送和接收。

广播域是一个二层网络中的概念，它描述的是：当一个设备发出一条广播帧（比如 ARP 请求），哪些设备可以接收到这条广播。默认情况下：

  • 所有连接在同一个交换机、且在相同 VLAN 中的设备都处在同一个广播域；
  • 这意味着广播帧会在这些设备之间传播；
  • 当网络中设备数量多、广播频繁时，可能会导致广播风暴或性能下降。

虽然广播域存在于 LAN 中，但两者并不等同：

  • 一个 LAN 通常是指一整个物理网络，比如一栋楼内的所有设备连接在一起；
  • 而一个广播域，只是这个 LAN 中的一个逻辑区域 —— 能互相接收广播的设备集合；
  • 一个 LAN 中可以只有一个广播域，也可以被划分成多个广播域（例如通过 VLAN）；
  • 通过 VLAN 技术，我们可以在同一个物理 LAN 中创建多个逻辑隔离的广播域。

总的来说，局域网（LAN）是设备物理/逻辑连接的范围，而广播域是局域网中广播帧传播的范围。一个 LAN 可以包含一个或多个广播域，具体取决于是否使用了 VLAN 等技术进行划分。

一个简单的网络拓扑

我们先设定一个简单的网络场景：一个中心交换机Switch0，连接了两个边缘交换机Switch1和Switch2。Switch1 连接 PC0 和 PC1，Switch2 连接 PC2 和 PC3。四台 PC 的 IP 地址设为相同网段，所有设备都使用默认配置。此时，我们通过几台交换机将 4 台 PC 连接在一起，它们都属于同一个广播域、一个局域网。这意味着：

  • 所有设备可以直接相互通信；
  • 广播流量（如 ARP 请求）会在所有设备之间泛滥；
  • 文件共享、服务访问没有任何逻辑隔离。

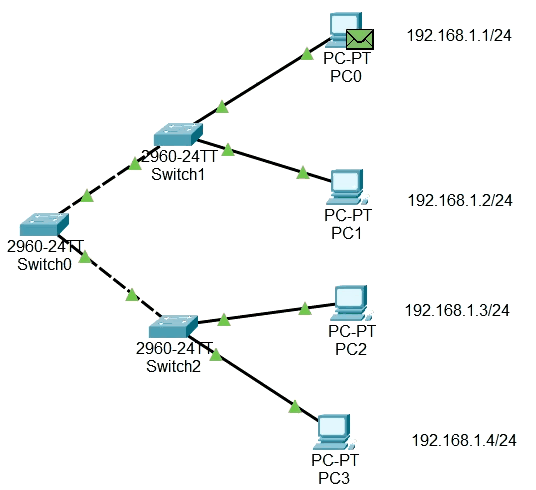

下图捕捉了 PC0 向 PC3 发送 ping 请求时的 ARP 通信过程。由于 PC0 只知道 PC3 的 IP 地址（例如 192.168.1.3），但不知道对应的 MAC 地址，它首先发出了一条 ARP Request（广播帧），询问：“谁是 192.168.1.3？请告诉我你的 MAC 地址。”这条广播被发送到整个广播域中的所有主机，包括 PC1、PC2 和 PC3。只有目标主机 PC3 会响应这条广播，返回自己的 MAC 地址。此后，PC0 就可以使用这个 MAC 地址进行后续的 ping 通信。

NO-VLAN

这在很多场景中是足够的，但在一些实际的公司或学校环境中，我们常常希望对设备做更细致的划分。比如公司中，一个部门（如市场部）的两台 PC，和另一个部门（如财务部）的两台 PC 虽然连接在同一个交换网络中，但数据应当隔离。在这种情况下，我们的目标就是：让其中两台 PC（比如 PC0 和 PC1）继续保持在同一个局域网中，而把另外两台逻辑上“隔离”出去，即使它们仍然连在同一个物理交换机或网络中。

尝试通过不同网段分离通信 —— 失败的隔离

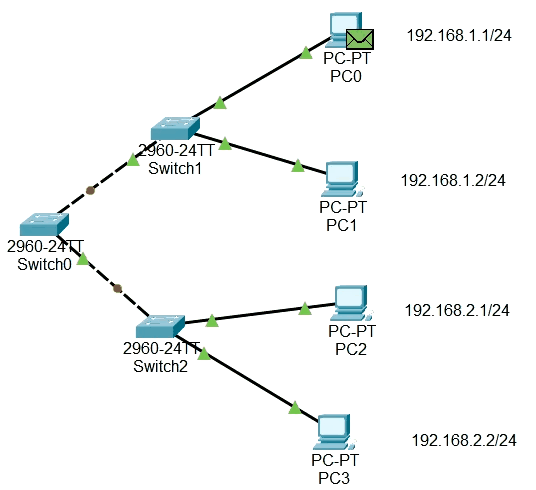

在完成了基础拓扑搭建之后，我们希望尝试对网络进行“逻辑隔离”——让其中两台 PC（如 PC0 和 PC1）处于一个网络环境，而将另两台（PC2 和 PC3）分离出去。我们尝试通过配置不同的 IP 网段来实现这一目标。然而尝试从 PC0 ping PC1，观察网络通信过程时，捕捉到了一条 ARP 广播帧：PC0 在寻找 192.168.1.2 的 MAC 地址时，广播了 ARP 请求——而这个请求竟然也被 PC2 和 PC3 接收到了！

VLAN-BAD-1

这说明：即使 IP 地址已经划分到不同网段，广播流量依然可以在所有 PC 之间传播！也就是说：它们依然处在同一个广播域中。这是因为，广播域是“二层（链路层）”的概念，而 IP 属于“三层（网络层）”。交换机是一种典型的二层设备（Layer 2 Switch），它并不理解 IP、子网掩码或默认网关这些三层信息，它只关心 MAC 地址 ↔︎ 端口号的关系，并据此转发以太网帧。

这就像不同“维度”之间的信息彼此隔绝： 二层设备对三层的“世界”一无所知。比如：

设备 IP地址 子网掩码 MAC地址 交换机端口
PC1 192.168.1.1 255.255.255.0 00:11:22:33:44:55 Fa0/1
PC2 10.0.0.1 255.0.0.0 66:77:88:99:AA:BB Fa0/2

从 IP 看，它们完全不在一个子网；但交换机收到帧时看到的只有：

“哦，Fa0/1 的 MAC 是 00:11...，Fa0/2 的 MAC 是 66:77...，我照端口转发就行了。”

它完全无视 IP，因此这两个 PC 仍然可以进行通信——前提是它们通过 ARP 获取到彼此的 MAC 地址。不过虽然交换机不看 IP，但 终端主机（PC）是工作在二层 + 三层的。当 PC0 发送 ping 到 192.168.2.1（PC2）时，会发生什么？

  1. PC0 判断目标不在自己子网；
  2. 它默认应该将数据发给默认网关（但你没配置路由器）；
  3. 所以它不会去广播 ARP 请求，也就不会得到 PC2 的 MAC；
  4. 即使你“手动绑定” MAC，它也不会发送 ICMP 请求，因为 IP 不匹配，三层通信规则不允许。

所以即使交换机愿意转发，主机自身也会因为 IP 子网不同而“拒绝通信”。总结一下：

  • 广播域 ≠ IP子网
  • 子网的划分不会影响二层广播的传播范围
  • 真正决定广播域的是：交换机上的 VLAN 配置

这也就引出了我们下一节要讨论的重点：

如果我们想真正隔离广播域、控制谁能广播到谁，就必须使用 VLAN 技术。

用 VLAN 初步实现隔离 —— PC0 与 PC1 同属一个逻辑网络

在前一部分中，我们已经认识到：仅仅通过 IP 子网来尝试“隔离”设备通信，并不能真正划分广播域。广播帧依然会在整个网络中传播，说明这些设备依然处于同一个广播域 / VLAN。那么，如何在不改变物理连接结构的前提下，将一部分设备逻辑上划分出去，实现真正的隔离？ 这就要用到我们今天的主角：VLAN（虚拟局域网）。

VLAN（Virtual LAN） 是一种在同一台物理交换机上，通过软件逻辑配置，将不同端口划分为多个“虚拟局域网”的技术。每个 VLAN 就像一个独立的子网，拥有自己的广播域，彼此之间默认不能通信。我们通过设置 VLAN，可以让：

  • 同一个交换机上的不同端口 隔离广播帧；
  • 跨交换机的端口 属于同一个 VLAN，像是在“逻辑上连在一起”；
  • 网络更安全、广播更少、结构更清晰。

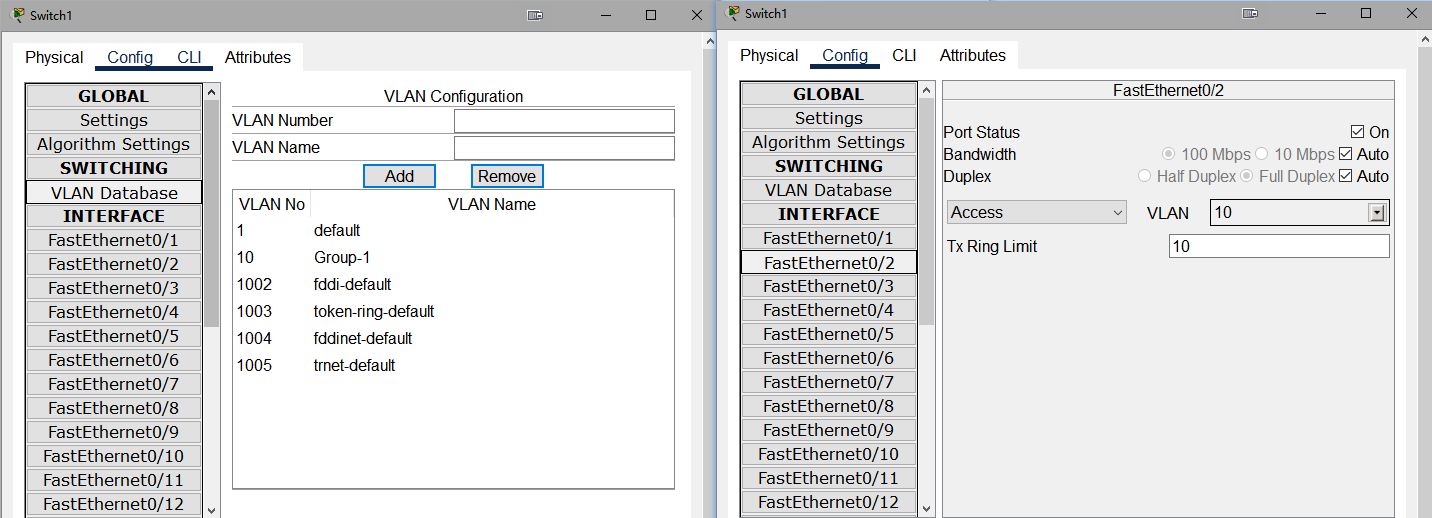

图中展示了在 Packet Tracer 中的交换机 Switch1 上的配置过程：

image-20250424194759962

  1. 左侧是 VLAN 配置界面：
    • 我们创建了一个 VLAN，编号为 10，名字是 Group-1；
    • VLAN 号（number） 是 VLAN 的唯一标识，通信是否互通以号为准；
    • VLAN 名称（name） 只是备注，不影响功能。
  2. 右侧是端口配置界面（以端口 FastEthernet0/2 为例）：
    • 在 VLAN 字段中填写 10，表示该端口接入的是 VLAN 10；
    • 所连接的 PC 也就被划入 VLAN 10。

VLAN-1

此时，PC0 和 PC1 可以通信，ARP 请求也被限制在 VLAN 内，不再跨越。VLAN 就像逻辑上的“独立网络”，即使物理上在同一个交换机上，配置到不同 VLAN 的端口，也不再共享广播流量。

实现跨交换机的 VLAN —— Trunk 的作用与帧结构揭秘

在之前的章节中，我们已经掌握了如何在一台交换机内部使用 VLAN 将设备逻辑划分隔离。现在我们面临一个更进一步的挑战：

💡 如何在多个交换机之间“延伸” VLAN 的逻辑结构？

现在，我们的目标是：

设备 VLAN 编号 所在交换机
PC0 VLAN 10 Switch1
PC2 VLAN 10 Switch2
PC1 VLAN 20 Switch1
PC3 VLAN 20 Switch2

逻辑上，我们希望：

  • PC0 和 PC2 在一个 VLAN 中，能够互相通信；
  • PC1 和 PC3 也处于另一个 VLAN 中，相互通信；
  • 但 PC0 无法和 PC1 通信，PC2 无法和 PC3 通信。

问题是：PC0 和 PC2 分别连接在不同交换机上，中间还经过一个中继交换机 Switch0。我们如何让 VLAN 的逻辑结构“穿越”物理交换机的边界呢？这里的关键就是把交换机之间相互连接的网口更改为 Trunk 模式。交换机的网口一般有 Access 和 Trunk 两种模式：

🔸 Access 模式是什么？

  • Access 模式端口是最常见的交换机端口类型；
  • 每个 Access 端口只能属于一个 VLAN；
  • 它连接的是 终端设备（如 PC），不会处理或传送 VLAN 标签；
  • Access 端口接收的是纯净的以太网帧，不包含 VLAN 信息。

🔸 Trunk 模式是什么？

  • Trunk 模式端口用于交换机 ↔︎ 交换机之间的连接；
  • 它允许一个端口同时传输多个 VLAN 的流量；
  • 每个以太网帧都会被打上一个 VLAN 标签（802.1Q Tag），标明它属于哪个 VLAN；
  • 对端交换机识别标签后，将帧交付给对应 VLAN 的端口。

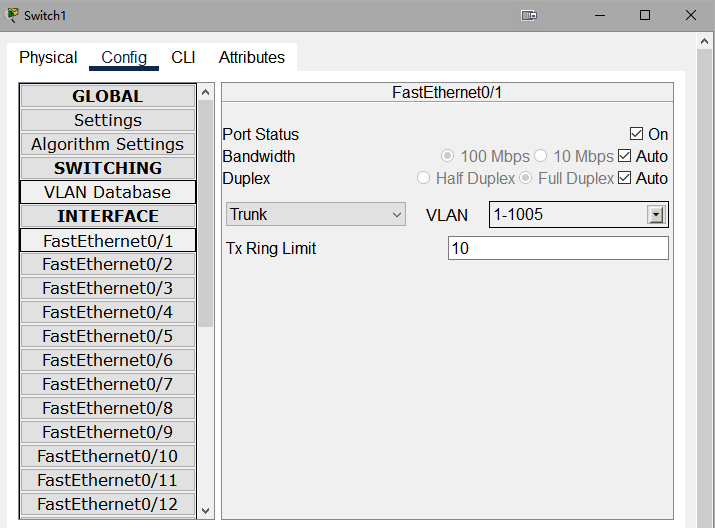

如下图所示，我们在 Packet Tracer 中将 Switch1 的端口 FastEthernet0/1 设置为 Trunk 模式，并允许 VLAN 1-1005 的数据通过：

image-20250424202211121

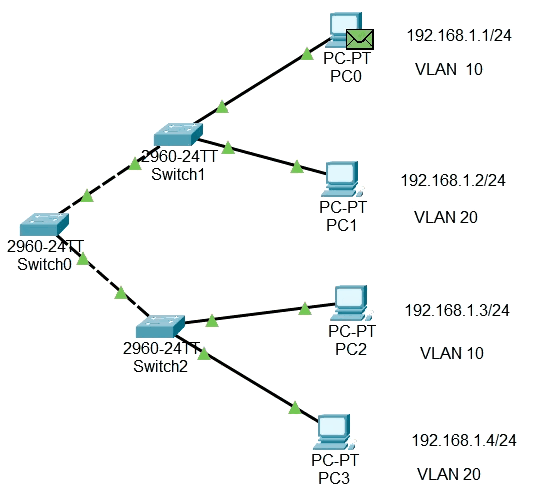

类似地，Switch0 与 Switch2 的互连口也应设置为 Trunk，同时在对应交换机上也创建 VLAN 10 和 VLAN 20，这样 VLAN 10 与 VLAN 20 的帧就能从 PC0 → Switch1 → Switch0 → Switch2 → PC2 成功传递。

VLAN-2

技术原理补充：802.1Q VLAN Tag 是什么？

当一个以太网帧通过 Trunk 端口传输时，交换机会将其帧结构中插入一段 VLAN 标签字段，称为 802.1Q Tag。帧结构如下：

1
2
3
┌────────────┬────────────┬────────┬──────┬────────────┬──────┐
│ 目标 MAC    │ 源 MAC     │ TPID   │ Tag  │ 数据载荷    │ CRC  │
└────────────┴────────────┴────────┴──────┴────────────┴──────┘
  • TPID：固定值 0x8100，表示帧被打了 VLAN Tag；
  • Tag：包含 VLAN ID、优先级等；
  • 普通 PC 是不认识这些 VLAN 标签的；
  • 当帧从 Trunk 口流入交换机，被转发到 Access 端口时，交换机会自动 移除 VLAN Tag，发给终端设备。

这也解释了为什么终端设备的端口必须是 Access 模式：它们无法处理带 VLAN 标签的帧。通过 Access + Trunk 的配合配置，PC0 和 PC2 可以在 VLAN 10 内自由通信，PC1 和 PC3 则属于 VLAN 20，两个 VLAN 完全隔离，逻辑划分清晰、安全高效。

总结

  1. 局域网（LAN） 是在一个物理范围内，通过交换机互联的设备网络，通常共享一个广播域。
  2. 广播域 是指能接收到二层广播帧（如 ARP 请求）的设备集合，是 VLAN 划分的实际边界。
  3. IP 子网划分无法改变广播域的范围，因为广播是二层行为，而 IP 是三层概念，交换机并不理解 IP。
  4. 交换机的 MAC 表仅记录 MAC ↔︎ 端口映射，不包含 IP 信息；而 IP ↔︎ MAC 的映射由主机自己的 ARP 表维护。
  5. VLAN（虚拟局域网） 是在一个交换机或网络中，逻辑上划分广播域的技术，编号一致的端口属于同一 VLAN。
  6. VLAN Name 只是一个标签，真正起作用的是 VLAN Number（编号）。
  7. Access 模式端口连接终端设备，只能属于一个 VLAN，不带 VLAN 标签。
  8. Trunk 模式端口连接交换机或路由器，可以传递多个 VLAN 的流量，并在帧中加入 802.1Q 的 VLAN Tag。
  9. 802.1Q Tag 是 VLAN 标识的关键字段，终端设备无法识别这个标签，因此 Trunk 口不能直接连接 PC。
  10. 跨交换机通信需要 Trunk 端口，否则 VLAN 数据无法穿越交换机边界。
  11. 不同 VLAN 默认隔离通信，需借助三层设备（如路由器或三层交换机）才能互通。
