晶体管性能参数

我们发明了一个新的晶体管，需要展示这个晶体管的性能，主要可以展示以下几个方面的特性：

直流性能参数：主要包括最大输出饱和电流密度和阈值电压。
交流小信号跨导：反映了栅对沟道电流的控制能力。
截止频率和最高振荡频率：反映了晶体管在高频射频应用下的特性。
功率性能参数：主要包括最大输出功率、增益\(G\)和功率附加效率PAE，反映了晶体管的功率性能。

直流性能参数

大体上场效应晶体管通过栅极电压控制电容效应形成导电通道，然后通过漏极电压来控制电流流动。

电子的来源与栅极电容结构：场效应晶体管的栅极类似于一个电容结构。当施加的栅极电压（Vg）超过一定的阈值电压（Vth）时，会在半导体表面形成一个导电通道。对于n型MOSFET（NMOS），这个过程涉及在p型硅衬底表面吸引自由电子（负载子），形成一个n型的导电通道。
电子的流动：当栅极电压大于阈值电压，且在源极和漏极之间施加电压（Vd）时，导电通道中的自由电子就会从源极向漏极流动，形成漏极电流（Id）。电流的大小不仅取决于漏极电压，还取决于栅极电压和通道的电阻。
电流的增加与饱和：随着漏极电压的增大，电流增加。在一定的Vd值之后，电流会进入饱和区，这时即使继续增加Vd，电流也几乎保持不变。这是因为通道的有效长度随着Vd的增加而减小（通道长度调制效应），并且达到一个点，通道末端的电场强度足够高，以至于电子获得的速度已经饱和，所以即使增加Vd，电子流速（即电流）也不会显著增加。

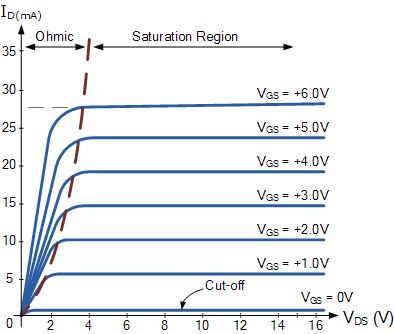

n-type mosfet characteristics curves

跨导

\[ g_m = \frac{\partial I_D}{\partial V_g} \]

射频器件，特别是在射频放大器中使用的场效应晶体管（如MOSFET、JFET）或双极型晶体管（BJT），确实依赖于跨导来有效地放大信号。在射频应用中，这些器件的工作原理和信号处理方式具有一些特定的特点：

对于场效应晶体管（FET），射频小信号通常从栅极（对于MOSFET）或门极（对于JFET）输入。对于双极型晶体管（BJT），信号是从基极输入的。
输入的射频信号是一个电压信号，其幅度通常相对较小，因为射频应用往往要求设备对信号的干扰和噪声非常敏感。
跨导（(g_m)）描述了输入电压变化引起的输出电流变化率。在射频放大器中，跨导起到了将输入的小电压信号转换为更大电流信号的作用，这是放大过程的核心。
通过跨导的作用，放大器可以将微弱的射频信号转换成更强的输出信号，以供进一步处理或传输。跨导的效率直接影响放大器的增益和性能。
在设计射频放大器时，除了跨导之外，还需考虑其他参数，如输入/输出阻抗匹配、增益稳定性、带宽、噪声系数等，这些都对放大器的整体性能和信号的质量有重要影响。
高跨导值意味着在给定的输入电压条件下，可以获得更高的输出电流，这有助于实现高增益。然而，也需要注意跨导与其他参数（如噪声系数和线性度）之间的平衡，以确保放大器的性能满足特定应用的要求。

总之，射频器件通过将输入的小电压射频信号转换成较大的电流信号，实现信号的有效放大。跨导在这个过程中起着至关重要的作用，它直接影响到放大器的增益和整体性能。设计高效的射频放大器需要仔细考量跨导以及其他多个因素，以满足特定应用的需求。

是的，您理解得正确。在射频功率放大器的上下文中，提到的“小信号”通常指的是输入信号的电压幅度，而非功率本身。小信号意味着它不会在器件中引起任何非线性效应，使得器件可以线性地响应信号的变化。

小信号电压范围

小信号电压通常在几毫伏（mV）到一两伏（V）之间，这取决于具体的器件和放大器的设计。这个信号在晶体管的栅极（对于FET）或基极（对于BJT）上产生电压变化，进而导致漏极或集电极电流的变化。

小信号功率

当谈到小信号功率时，我们通常是指输入信号的功率水平。几百微瓦的小信号功率指的是信号源输出到放大器的功率。例如，手机或无线基站的接收器可能只需要处理从天线接收到的几百微瓦或更低功率的信号。

功率增益

功率增益是指放大器将小信号功率放大成多少倍的输出功率。举例来说，如果一个放大器的功率增益是20 dB，那么输入的1 mW（0 dBm）的信号将被放大成100 mW（20 dBm）的输出功率。

放大过程中的功率转换

在功率放大器中，输入的小信号功率（如几百微瓦）并不是直接增加到放大器的输出功率中去的。相反，这个小信号通过控制放大器中的电流和电压变化，激活放大器供电（例如上述的28V电源）中的能量转换成大的输出功率。换句话说，输入的小信号功率本身并不转换为大的输出功率，而是触发了放大器从其电源提取功率的能力。

因此，在考虑射频功率放大器的小信号参数时，重要的是要考虑输入信号电压幅度、放大器的增益以及它如何将输入信号转换为更大的输出功率。

这段描述是关于在10 GHz频率下使用Maury负载牵引系统进行的大信号连续波（CW）射频测量的实验。让我为您逐步解释这个实验操作：

使用Maury负载牵引系统：负载牵引技术是一种用来优化和测量功率放大器性能的方法。它可以调整负载阻抗，以找到放大器输出最大功率时的最优负载阻抗点。
在10 GHz频率下的大信号测量：实验在10 GHz这一射频通信中常用的频率下进行。这个频率对于许多无线应用来说是一个关键的频段。
找到最大输出功率密度的阻抗：通过调整外部负载，实验寻找了能够产生最大输出功率密度（Pout）的负载阻抗。
输入功率扫描：在确定了产生最大输出功率的负载阻抗之后，实验中改变输入功率，测量增益、输出功率（Pout）和功率添加效率（PAE）。
AB类操作条件：实验在AB类工作状态下进行，这是一种功率放大器的工作模式，具有中等的效率和较好的线性度。给定的偏置条件是VDS（漏极电压）= 15V和VGS（栅极电压）= -3V。
饱和输出功率和PAE的测量：在这些条件下，实验测得在10 GHz下的饱和输出功率是2 W/mm（每毫米），也就是说，放大器的输出功率密度为2瓦每毫米。测量得到的最大PAE约为20%，功率增益（GT）为5.2分贝。
增益压缩限制了PAE和Pout的进一步提升：增益的软压缩限制了PAE和Pout的进一步增加，这种软压缩归因于表面或体陷阱。表面或体陷阱可能会俘获电荷，影响器件内部的电场分布，从而影响器件的放大特性和效率。

总之，这个实验通过精确地调整负载阻抗，来优化并测量功率放大器在10 GHz频率下的输出性能，特别是输出功率密度、功率添加效率和功率增益，并分析了限制性能提升的因素。这些测量对于射频放大器的设计和改进非常重要。

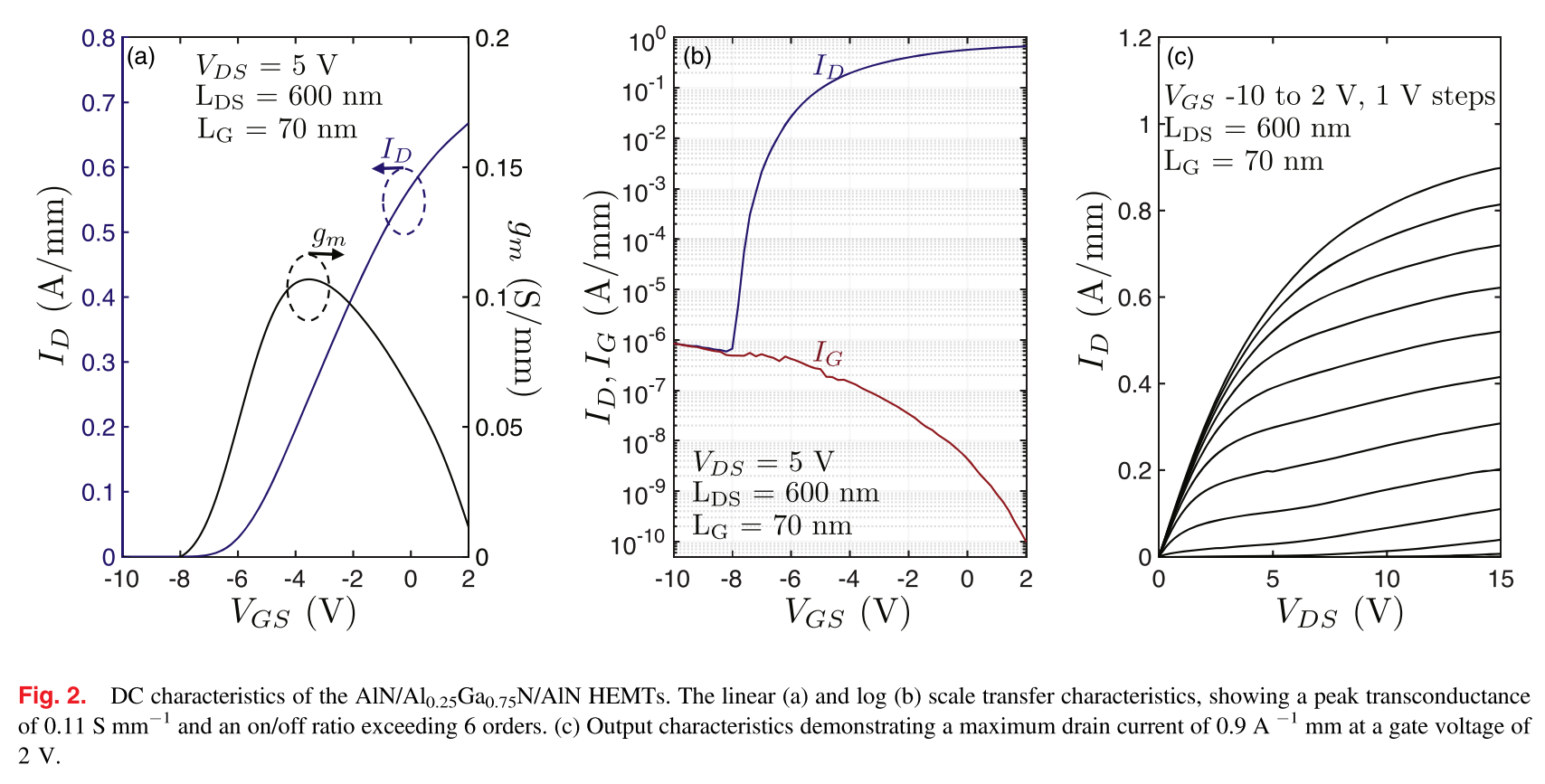

正是这样，当我们观察晶体管的漏极电流（Id）与漏极电压（Vd）的关系时，可以绘制一系列不同栅极电压（Vg）下的曲线，这在半导体器件物理中被称为输出特性曲线。对于场效应晶体管（FET），这些曲线通常会显示以下特性：

饱和区：当Vd增加到一定程度后，Id会进入一个饱和状态，此时即使Vd继续增加，Id也不会显著增加。在这个区域内，晶体管的跨导相对较高。
线性（欧姆）区：在较低的Vd下，Id与Vd呈线性关系，晶体管在这个区域表现得像一个电阻。

当我们改变栅极电压Vg，这些Id-Vd曲线会上下移动。在较低的Vg下，Id较小，随着Vg的增加，Id增大。如果我们绘制在不同Vg下晶体管饱和区的Id，这些点的斜率给出了不同Vg下的跨导值。

跨导的最大值出现在某个特定的Vg，这对应于Id-Vd曲线族中曲线之间距离（间隔）增加最快的地方。当Vg继续增加超过这一点时，曲线之间的间隔开始减小，这意味着跨导值减小。所以，你所描述的Id-Vg曲线的行为与跨导（gm）随Vg变化的曲线是一致的。

在实际应用中，为了优化器件性能，通常希望在跨导开始下降之前的饱和区内选择工作点，以确保良好的放大性能和线性度。这个工作点不仅提供了较高的增益，也保证了信号处理的线性，以减少失真。

在射频应用中，尤其是在基站的功率放大器设计中，通常希望晶体管工作在高跨导区域以获得良好的增益。在你提供的图中，跨导随着栅极电压的增加先是上升，达到一个峰值，然后随着栅极电压的继续增加而下降。

理想的工作点通常选择在跨导的峰值附近，因为这个点提供了最大的跨导值，从而可以获得最大的电压增益。不过，还需要考虑其他因素：

线性度：在高跨导的同时，也需要保证晶体管的线性度，以减少信号失真。过高的栅极电压可能导致晶体管进入非线性工作区，增加失真。
稳定性：晶体管应在一个稳定的工作点操作，以避免由于温度变化或其他环境因素引起的性能波动。
效率：尤其是在功率放大器设计中，除了增益，还要考虑转换效率。栅极电压过高可能会导致功耗增加，降低整体效率。

在实际设计中，可能会根据特定应用的需求（如输出功率、效率、频率响应等）和晶体管的特性（如最大额定电压、最大电流等），对晶体管进行偏置，使其在跨导高且线性良好的区域内工作。此外，还会考虑实际的调制信号和通信协议的要求，因为它们也会影响晶体管的最终工作点选择。

射频信号的输入

对于场效应晶体管（FET），射频小信号通常从栅极（对于MOSFET）或门极（对于JFET）输入。对于双极型晶体管（BJT），信号是从基极输入的。
输入的射频信号是一个电压信号，其幅度通常相对较小，因为射频应用往往要求设备对信号的干扰和噪声非常敏感。

跨导的作用

跨导（(g_m)）描述了输入电压变化引起的输出电流变化率。在射频放大器中，跨导起到了将输入的小电压信号转换为更大电流信号的作用，这是放大过程的核心。
通过跨导的作用，放大器可以将微弱的射频信号转换成更强的输出信号，以供进一步处理或传输。跨导的效率直接影响放大器的增益和性能。

射频放大器设计中的考虑

在设计射频放大器时，除了跨导之外，还需考虑其他参数，如输入/输出阻抗匹配、增益稳定性、带宽、噪声系数等，这些都对放大器的整体性能和信号的质量有重要影响。
高跨导值意味着在给定的输入电压条件下，可以获得更高的输出电流，这有助于实现高增益。然而，也需要注意跨导与其他参数（如噪声系数和线性度）之间的平衡，以确保放大器的性能满足特定应用的要求。

跨导（Transconductance），通常表示为 (g_m)，是描述场效应晶体管（FET）或双极型晶体管（BJT）等放大器性能的一个重要参数。跨导定义为输出电流（通常是漏极电流 (I_D) 对于FET，集电极电流 (I_C) 对于BJT）对输入电压（通常是栅极至源极电压 (V_{GS}) 对于FET，基极至发射极电压 (V_{BE}) 对于BJT）的变化率。数学上表示为：

[ g_m = ]

对于场效应晶体管而言，跨导可以解释为当栅极电压变化时，漏极电流变化的灵敏度。跨导的单位是西门子（S），旧单位是摩尔（mho），也可以表示为安培每伏特（A/V）。

跨导的重要性

增益影响：跨导是放大器增益的关键因素之一。在简单的放大器设计中，放大器的电压增益可以通过跨导与负载电阻（或负载阻抗）的乘积来近似，即 (A_v = g_m R_{load})。因此，高跨导值意味着在给定的负载条件下，放大器可以提供更高的增益。
线性度：跨导的变化也反映了器件的线性度。在理想情况下，跨导应该是恒定的，这意味着器件在其操作范围内表现出良好的线性响应。实际上，跨导会随输入电压或电流的变化而变化，这种非线性可能导致信号失真。
功率效率：在某些应用，如射频（RF）功率放大器中，跨导的大小直接影响到器件的功率转换效率。高跨导值意味着在较低的输入电压下就能达到较高的输出电流，从而提高效率。
设计与优化：了解和计算跨导有助于电子设计工程师在设计放大器和模拟电路时进行优化，以实现所需的性能指标。

跨导的大小受到许多因素的影响，包括器件的物理特性（如尺寸和材料）、操作条件（如温度和偏置电压）等。在设计和应用中，合理选择和优化跨导值对于实现高性能、高效率的电子设备至关重要。

参考

郝跃，张金风，张进成著. 氮化物宽禁带半导体材料与电子器件[M]. 北京：科学出版社, 2013
