comsol中评估任意区域的值

对于一个仿真体系，想要评估某个特定区域的物理量的结果，比如计算某个区域的源项的积分，但是又不想对原始网格产生影响，在comsol中可以通过广义拉伸来实现这个需求。

comsol中的拉伸

拉伸（extrusion）在comsol中的含义为映射，即把一个组件的一部分映射到另一个部分，可以通过拉伸来连接两个子模型，比如对于管内的湍流模拟，需要获得入口处的流动轮廓。我们此时可以用一个法向流入的辅助模型计算出一个速度分布，然后将辅助模型的出口流动轮廓映射到湍流模拟的入口处。因此，映射的过程涉及两个几何实体：已知变量的源目标（source）和将使用这些变量的目标（destination）。已知在源处的一个量，我们想计算目标域的另一个量。新的量可以与源量相同，或者也可以是它的一个函数。

任意区域的后处理

所以利用广义拉伸在comsol中处理任意区域的结果，基本思路就是建立两个组件comp1和comp2，实际求解comp1，然后在comp2中只画出想要查看的几何区域，通过广义拉伸把comp1的求解结果映射到comp2中，此时就可以利用comp2中画出的几何区域来查看该区域的模型结果了。比如在comsol里求解这样一个东西，实际上是一个简化的GaN HEMT，中间蓝色区域是源极和漏极之间的整个沟道区域，红色部分是栅极下方靠近漏极一侧一个小范围内的高场区域，现在想要看看整个沟道的产热和高场区域的产热分别是多少。蓝色区域是模型里实际建出来的，红色区域是不存在的。

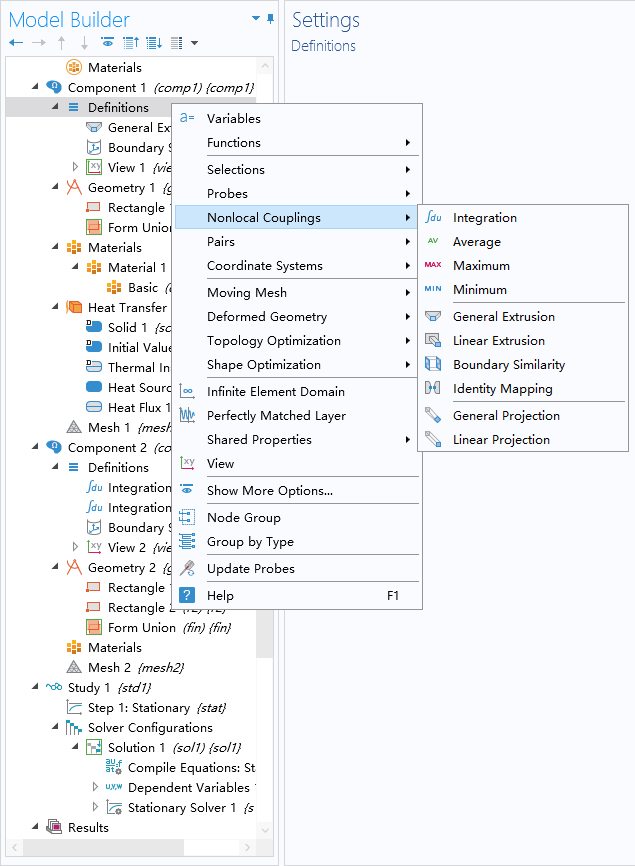

可以在comp1里定义一个广义拉伸genext1，区域选取为蓝色区域，变量映射关系保持不变。

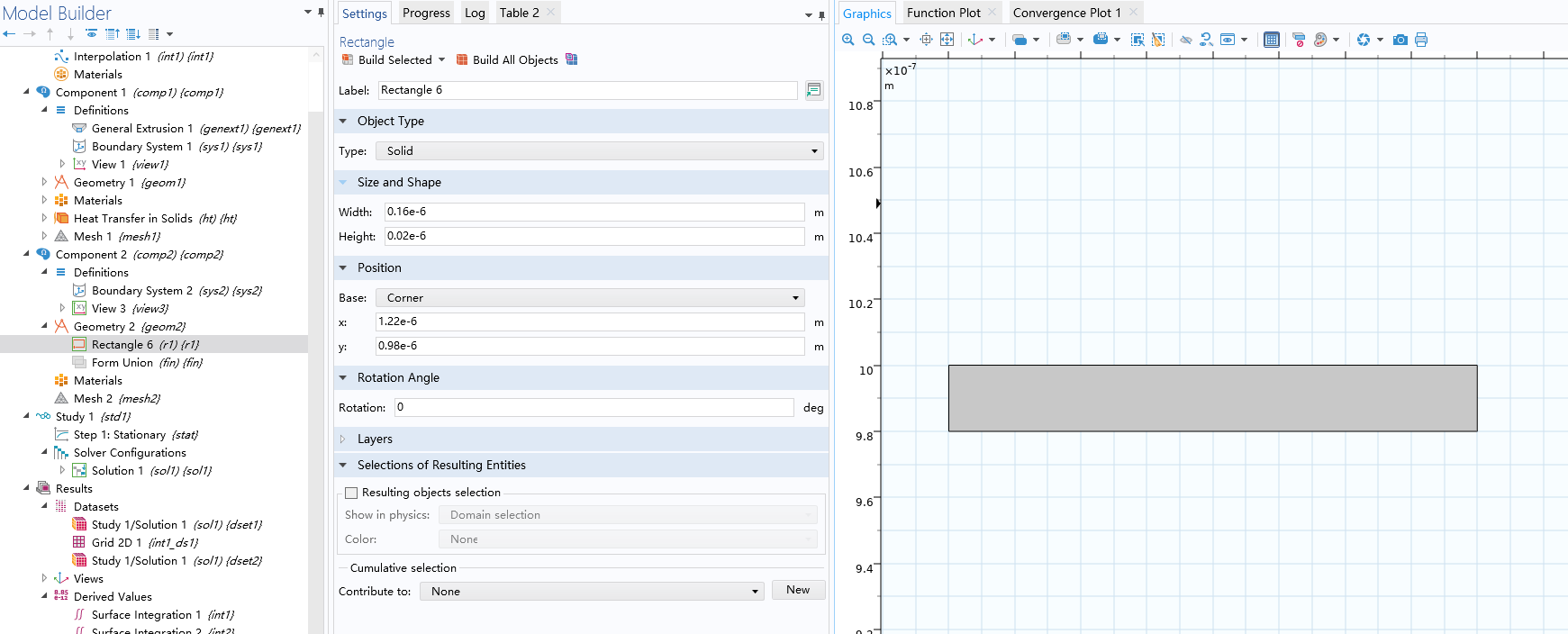

然后建立一个新的组件comp2，只画出上面红色区域，

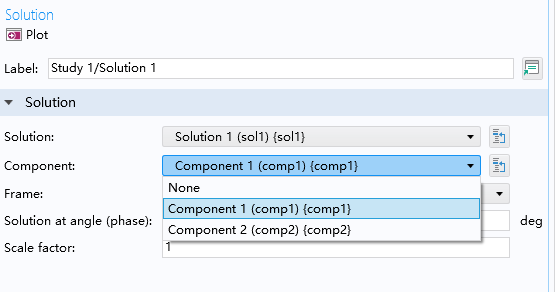

对comp1进行求解，得到的solution会有两个comp选项，我们可以copy一份dataset，把对应comp1的dataset定义为dset1，把对应comp2的dataset定义为dset2

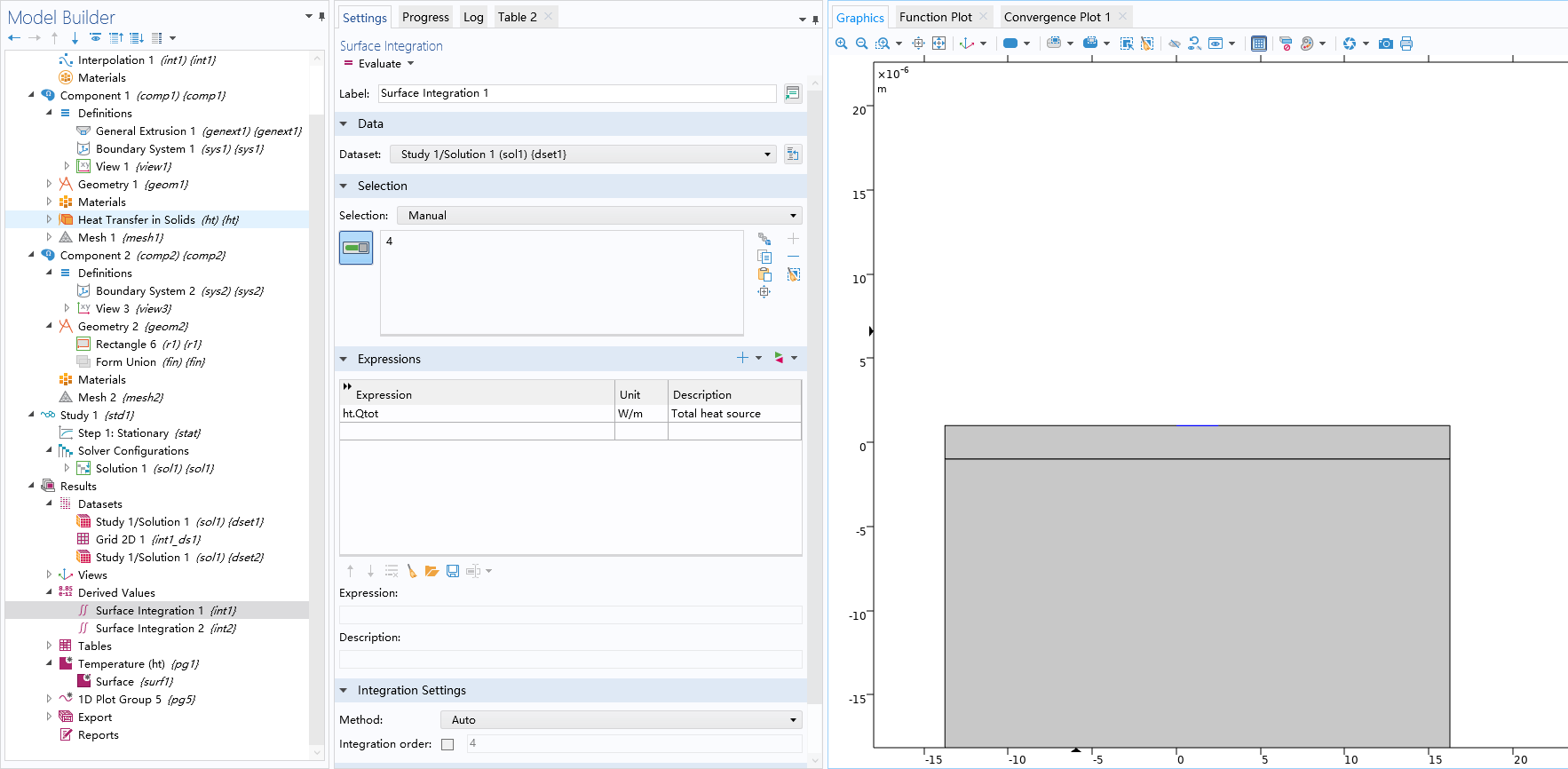

在dset1中评估整个蓝色区域的产热值，

在dset2中评估红色区域的产热值，这时的表达式要写成

comp1.genext1(comp1.ht.Qtot)

comp1.genext1相当于帮助我们完成了两个组件之间映射的操作，

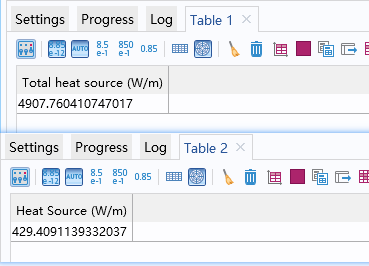

得到了结果，
